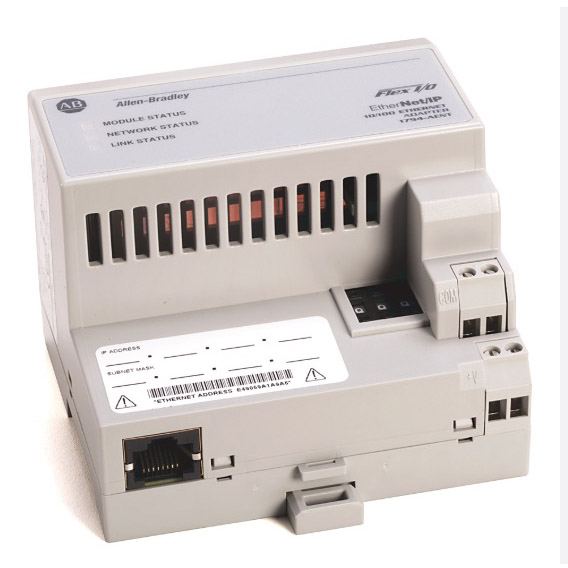

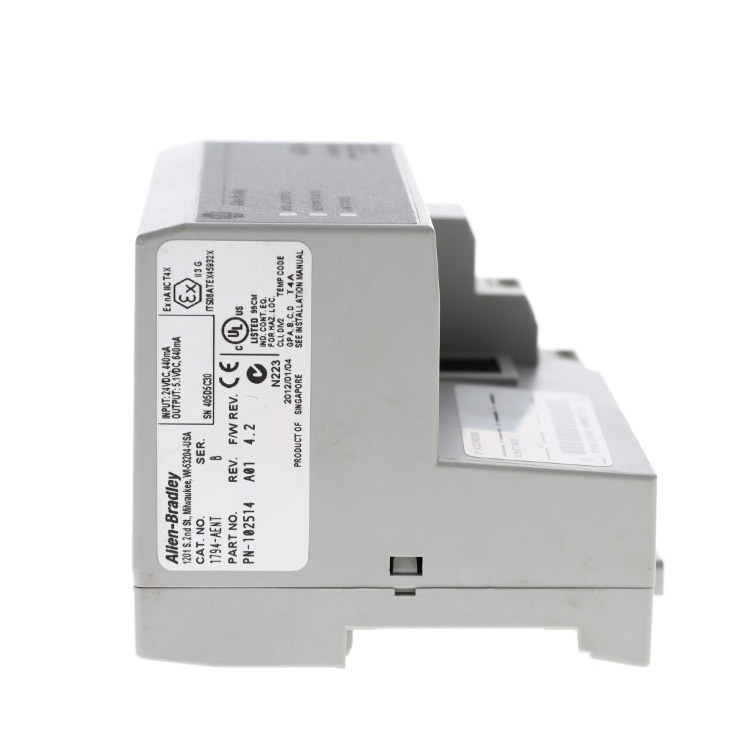

Allen Bradley 1794-AENT

Rayon Automation, với tư cách là nhà cung cấp Allen Bradley 1794-AENT, là mô-đun bộ điều hợp giao tiếp cốt lõi của dòng Flex I/O. Hoạt động như một cổng kết nối giữa mạng EtherNet/IP và mô-đun Flex I/O, nó chuyển đổi các hướng dẫn của Ethernet công nghiệp thành dữ liệu cơ bản và điều khiển các mô-đun I/O khác nhau ở mặt sau. Xin vui lòng hỏi để biết thêm thông tin.

Gửi yêu cầu

Mô tả Sản phẩm

Allen Bradley 1794-AENT do Rayon Automation cung cấp đã vượt qua tiêu chuẩn chứng nhận CE. Là mô-đun đầu tiên của giá Flex I/O, nó chịu trách nhiệm phân bổ địa chỉ cho tối đa 8 mô-đun I/O ở phía bên phải, lập lịch liên lạc dữ liệu và báo cáo trạng thái mô-đun cho bộ điều khiển. Chúng tôi cung cấp dịch vụ trước và sau bán hàng tuyệt vời. Xin vui lòng thực hiện mua hàng của bạn.

Kiến trúc phần cứng lõi và cơ chế truyền thông mạng tốc độ cao

Giao diện Ethernet công nghiệp thích ứng
Allen Bradley 1794-AENT được trang bị giao diện vật lý RJ45 tiêu chuẩn, hỗ trợ tốc độ truyền thông thích ứng 10/100 Mbps. Kết hợp với chế độ Full-Duplex, nó có thể tăng đáng kể thông lượng dữ liệu của bảng nối đa năng, loại bỏ xung đột mạng và đạt được phản hồi làm mới I/O ở mức micro giây.
Hỗ trợ chuyển tin nhắn rõ ràng và ngầm
Hỗ trợ riêng cho giao thức EtherNet/IP. Thông qua nhắn tin ngầm, dữ liệu thăm dò kiểm soát thời gian thực xác định được xử lý trong khi nhận các tin nhắn rõ ràng không định kỳ (Nhắn tin rõ ràng) do CPU chính gửi, phù hợp với cấu hình tham số trực tuyến và chẩn đoán động.
Cấu trúc vật lý snap-on nhỏ gọn
Nó tích hợp một chip quản lý năng lượng bảng nối đa năng hiệu quả, có thể được cài đặt trên các đường ray tiêu chuẩn, chẳng hạn như các đế đầu cuối 1794-TB3 hoặc 1794-TB3S. Nó cung cấp nguồn điện logic ổn định cho toàn bộ bộ thẻ I/O FLEX được gắn ở phía bên phải.

Thông số

tham số	Đặc điểm kỹ thuật
Số mô hình	Allen Bradley 1794-AENT
Loại mô-đun	Bộ điều hợp giao tiếp EtherNet/IP
Hệ thống tương thích	Bộ điều khiển Logix5000 (ControlLogix, CompactLogix, v.v.)
Hỗ trợ các mô-đun I/O tối đa	Lên đến 8 mô-đun I/O Flex
Giao thức truyền thông	EtherNet/IP (CIP - Giao thức công nghiệp chung)
Tốc độ Ethernet	Thích ứng 10/100 Mbps
Giao diện vật lý	RJ45 (8 chân) (AENTR có 2 giao diện RJ45)
Cấu trúc liên kết được hỗ trợ	Sao, Cây, Tuyến tính (yêu cầu switch/ETAP); AENTR hỗ trợ Vòng cấp thiết bị (DLR)
Kết nối CIP tối đa	Lên đến 64
RPI (Khoảng thời gian gói yêu cầu)	Nhanh nhất 1 mili giây
Mức tiêu thụ hiện tại của bảng nối đa năng (5V DC)	350 mA
Mức tiêu thụ hiện tại của bảng nối đa năng (24V DC)	10 mA
Công suất đầu ra của nguồn điện đa năng	Tối đa 1,5A (5V DC)
Tiêu thụ điện năng tối đa	Khoảng 4,5W
Dòng điện tăng vọt (Tối đa)	5A (kéo dài 10ms)
Kích thước (H x W x D)	94 mm x 94 mm x 69,5 mm (3,7 inch x 3,7 inch x 2,7 inch)
Cân nặng	Khoảng 0,21 kg (0,47 lb) (không bao gồm đế)
Đèn báo trạng thái	2: Trạng thái mạng (NS) và Trạng thái mô-đun (MS)

Kiến trúc tiêu biểu

1. Allen Bradley 1794-AENT thích hợp lắp đặt trong các tủ điều khiển từ xa nằm cách xa phòng điều khiển chính nhưng gần với các thiết bị hiện trường như phòng bơm, trạm biến áp đường dây băng tải, v.v.
2. Nó có thể giao tiếp đồng thời với nhiều bộ điều khiển Logix, chẳng hạn như Tiêu dùng/Sản xuất, cho phép chia sẻ dữ liệu.
3. AENT được trang bị máy chủ Web. Các kỹ sư không cần phần mềm chuyên dụng. Bằng cách nhập địa chỉ IP mô-đun thông qua trình duyệt, họ có thể xem trạng thái mô-đun, số liệu thống kê mạng, cấu hình IP và thông tin chẩn đoán kết nối.
